【AIFEM】ポンプの構造強度解析

ピーク時の水圧が構造に及ぼす影響の調査のひとつに、ポンプ本体の強度を解析することが挙げられます。

このケースでは、汎用有限要素解析ソフトウェアAIFEMを使用して、ポンプ構造の静解析を行い、参考結果との比較を行います。

ポンプの圧力分布を調査することで、構造の機械的特性を確認するとともに、対象設計を迅速に評価することができます


解析形状について

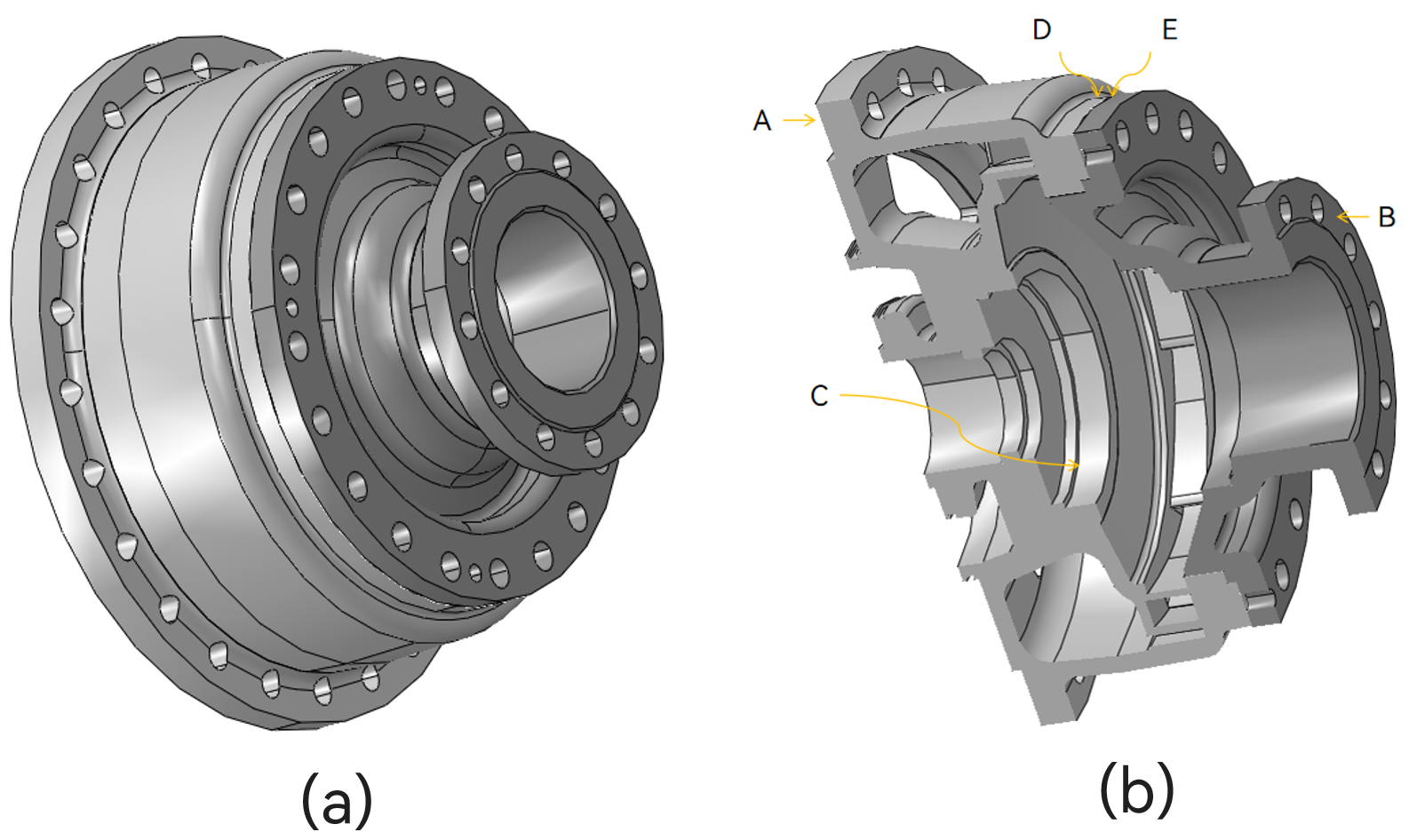

解析するポンプモデルを図1に示します。

このポンプモデルは、本体とカバーのふたつの部品で構成され、フランジで接続されています。



図1:(a)解析形状全体、(b)断面図-A~Eには境界条件が定義

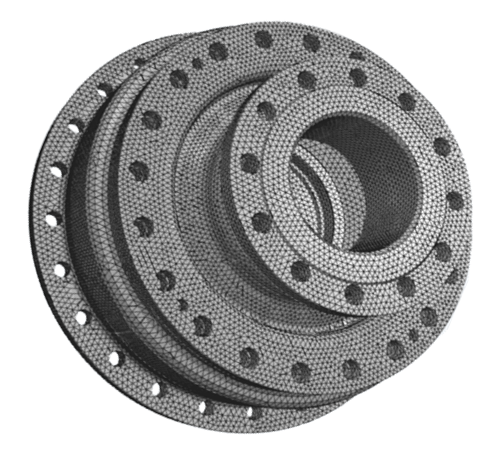

メッシュモデルを図2に示します。



図2:メッシュモデル


解析条件について


解析条件を表1に示します。


表1:解析条件

材質 - ヤング率205000[MPa]
材質 - ポアソン比0.28
荷重条件C面 4.5[MPa]
部品接合D面、E面
拘束条件
A面、B面


解析結果について


AICFDの解析結果は以下となります。

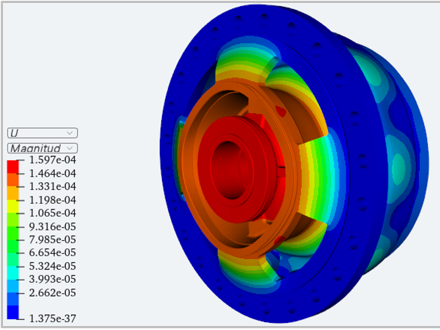

図4:変位コンター図

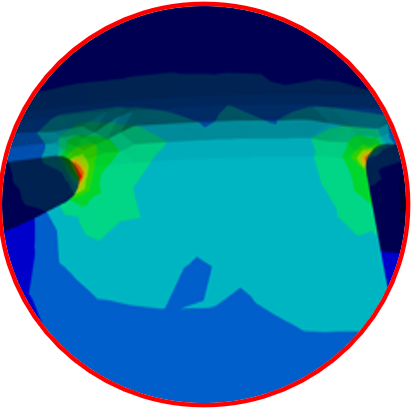

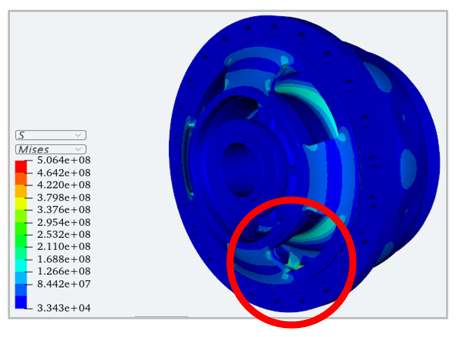

図5:応力コンター図

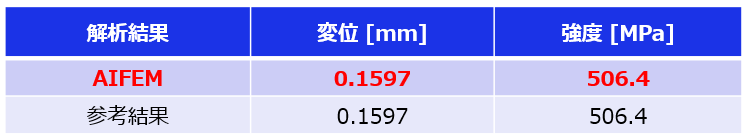

参考結果と解析結果の比較を表2に示します。


表2:結果比較
