はじめに

ポンプ専用設計ソフトウェアAIPumpを用いて、比速度320の遠心ポンプのインペラ設計を行います。

AIPumpは必要な設計パラメーターを入力するだけで、ポンプインペラの3次元設計結果を迅速に取得することができます。

それに加えて、設計結果に対する高速性能分析により、効率などの主要データを瞬時に確認することが可能となります。

設計点について

比速度320のインペラを作成するにあたり、入力する情報は以下に示します。

表1：設計パラメーター

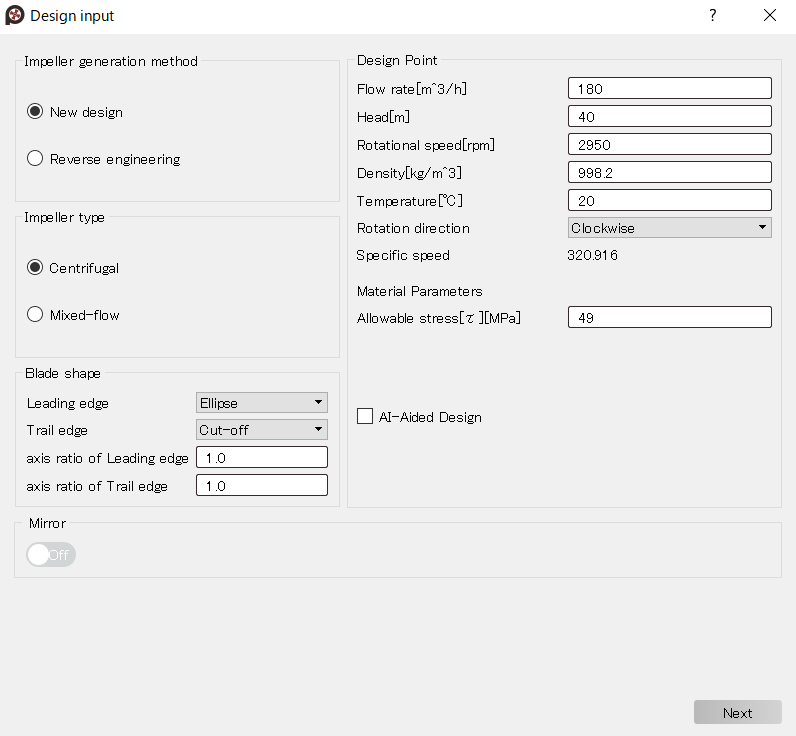

図1：入力画面①

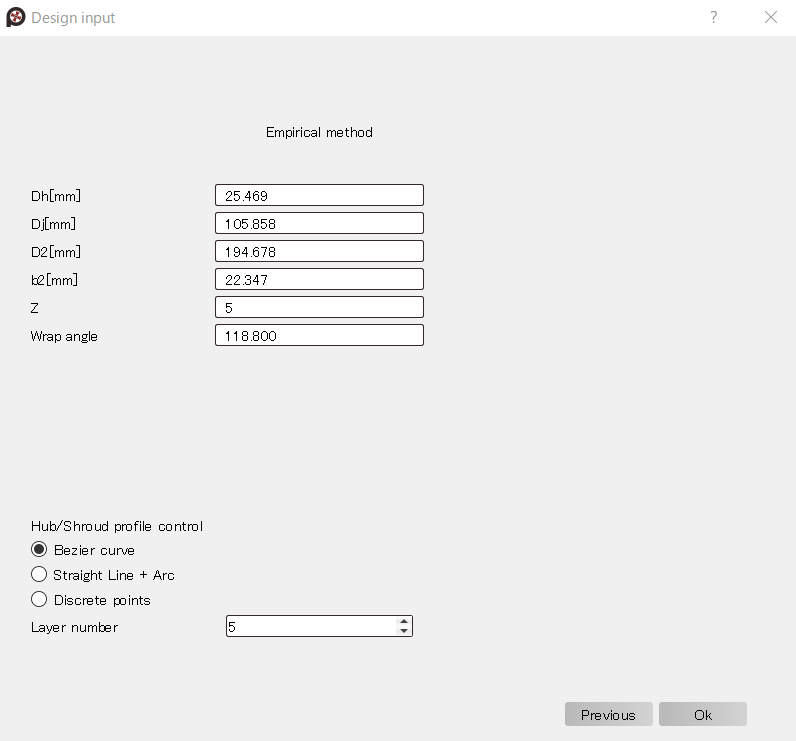

図2：入力画面②

設計点のパラメーター設定が完了すると、以下のようにモデル情報が表示されます。AIPumpでは、角度や厚みをユーザー指定で編集することが可能です。

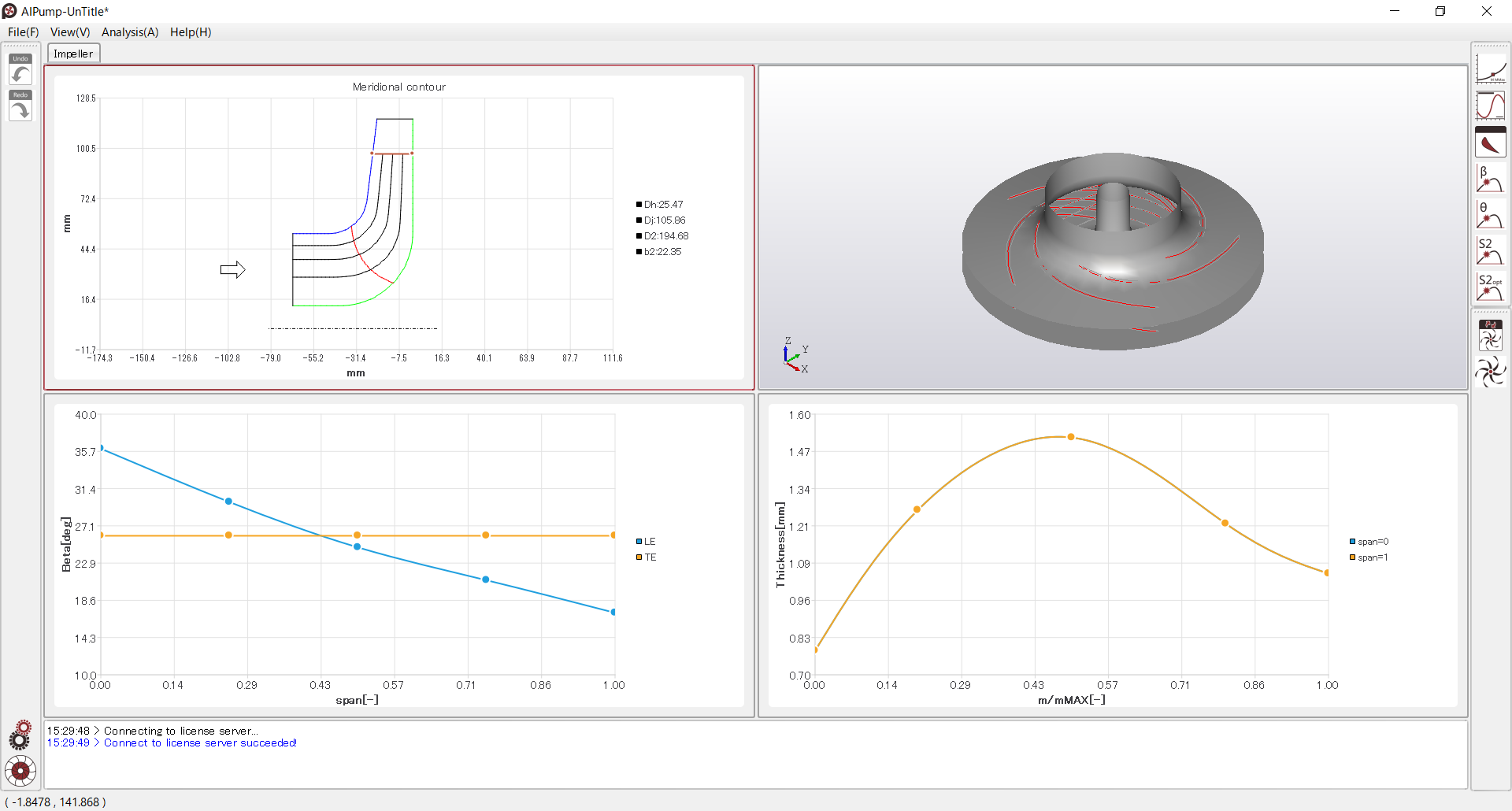

図3：設計編集画面

高速性能分析について

作成した比速度320のインペラに対して、高速性能分析を行います。

分析結果では、効率は82.04であることがわかります。

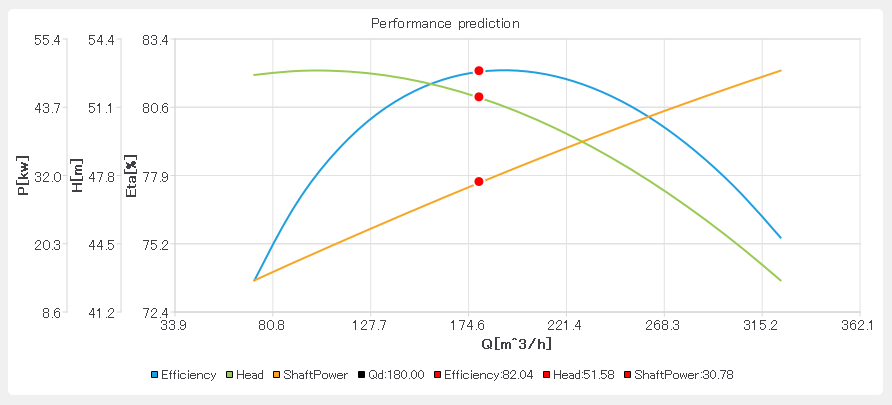

図4：高速性能分析の結果

AIPumpではベースラインとなるモデルをものの数分で作成することができます。後続の作業としては、AIPump内で形状をより最適なものに近づけていくか、外部の最適化ソフトウェアなどで形状最適化などを行うか、など幅広いソリューションが考えられ、設計環境に応じてさまざまな性能改善を行うことが可能です。

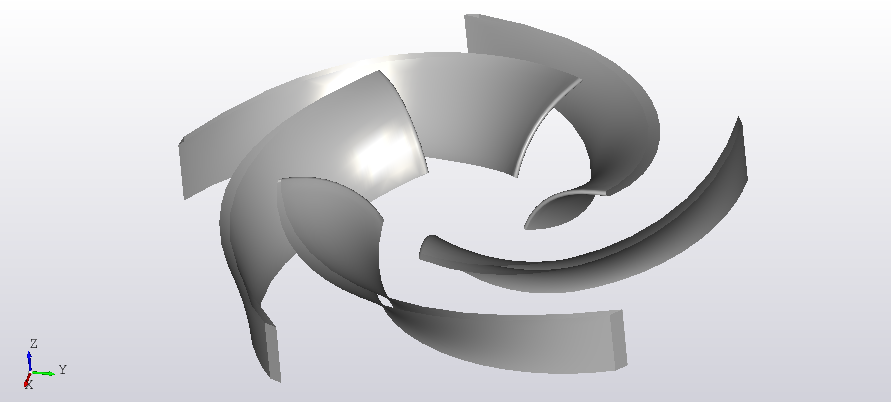

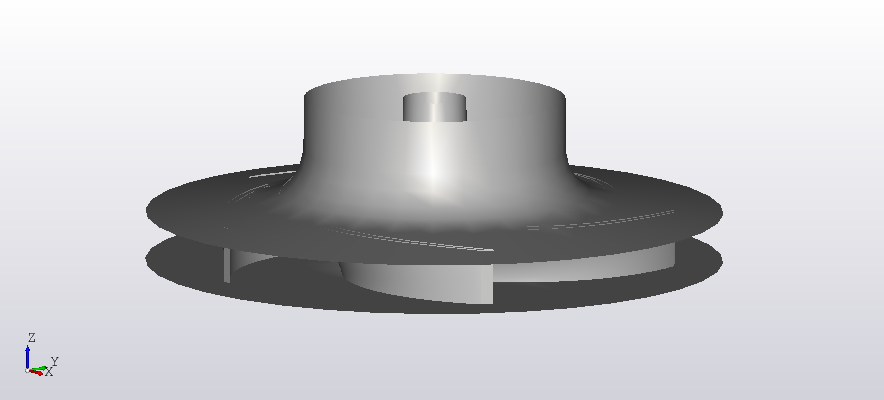

図5：設計した3次元モデル
