はじめに

汎用有限要素法解析ソフトウェアAIFEMを用いて、電気ブロックの周波数応答解析を行います。

電気ボックスは電子回路基板のキャリアであり、加振負荷の伝達経路でもあります。振動は電子回路基板部品の機能と性能に強い影響を与えてしまうため、AIFEMの周波数応答解析機能により電子機器の応答極値と応力分布をすばやくチェックすることで、電子機器の設計上の改善箇所を把握することができます。

解析条件について

振動解析の条件には、以下の4つを設定します。

　　　1．周波数帯：100～1000 Hz

　　　2．加振強度：加速度 20 G

　　　3．加振方向：Z方向

　　　4．材料の臨界減衰比 0.02

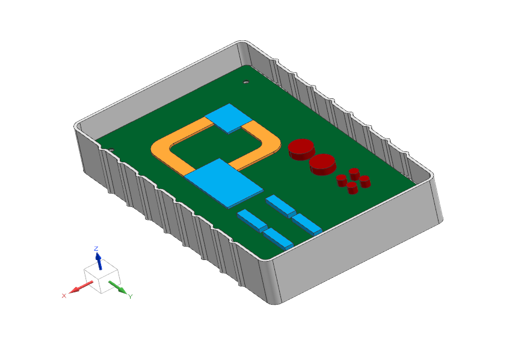

図1：解析対象のモデル

解析結果について

解析結果を以下に示します。

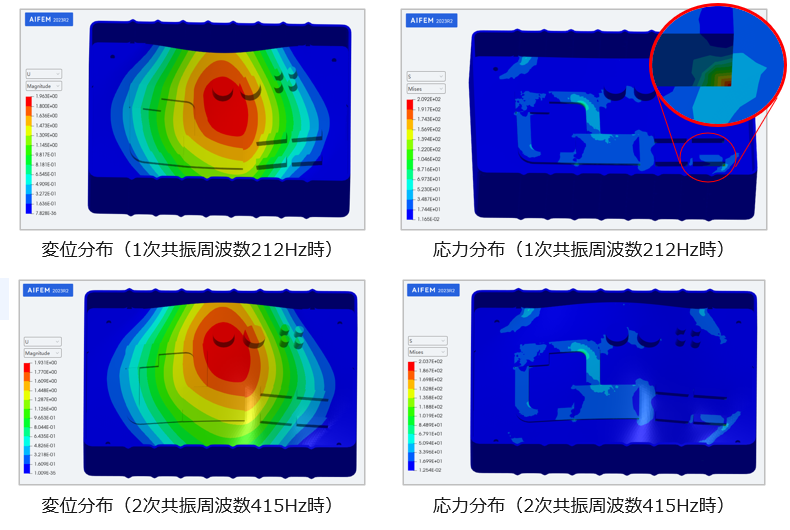

図2：変位分布と応力分布

表1：最大変位と最大応力
